파워 서플라이 교체는 의외로 다른 부품에 비해 번거로울 수 있습니다. 어렵지는 않지만, 제거해야 하는 나사와 케이블도 많고, 새 파워 서플라이를 연결할 때 케이블 위치 등이 헷갈릴 수 있기 때문입니다. 그래도 교체하기 전의 모습을 사진으로 남겨 두면 수월하게 진행할 수 있습니다.
1) 파워 서플라이는 기존 제품이 고장났거나, 그래픽 카드를 업그레이드할 때 교체하는 경우가 많습니다.
이번에는 SSD, RAM, 그래픽 카드에 비해 이론은 쉽지만, 실제 교체 과정은 번거로울 수 있습니다.

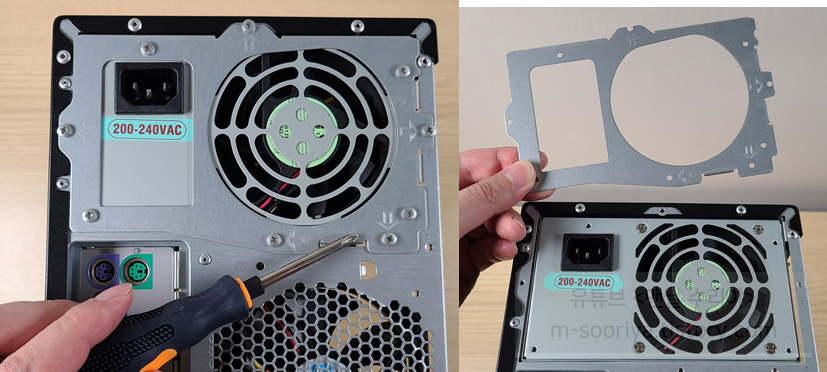

가장 파워 서플라이가 고정된 본체 뒷면의 나사를 모두 풀고 철판 덮개를 빼주세요.
2) 파워 서플라이 전원 커넥터 위치 확인하기
파워 서플라이를 본체에서 꺼내기 전에 다른 부품들과 연결된 모든 커넥터를 제거해야 하는데,
꽉 끼워져 있어 뽑기 힘들 수 있습니다.
그래도 너무 힘을 주지 말고 플라스틱 힌지를 누른 채 조심스럽게 흔들어 뽑으세요.

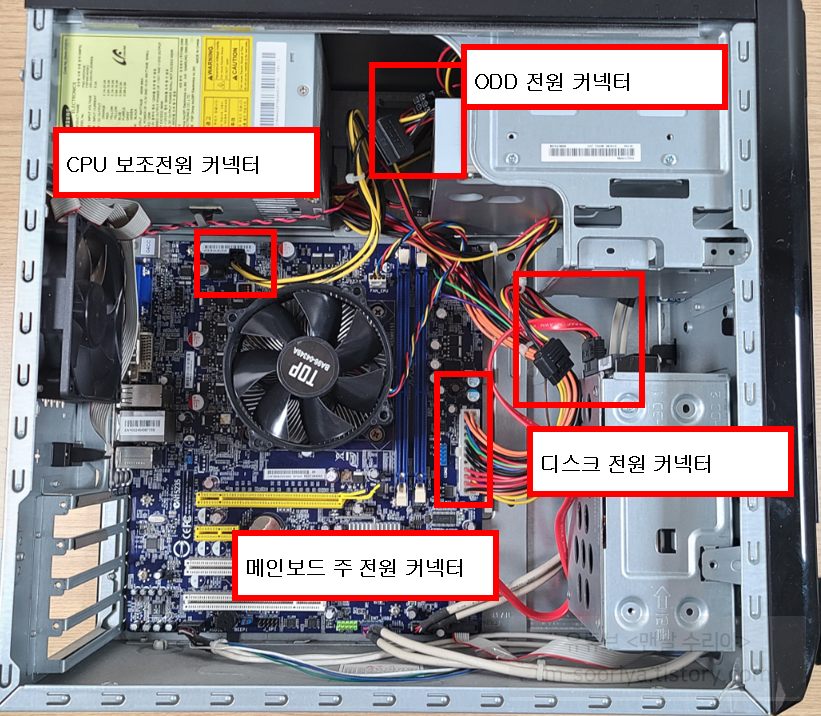

다음의 부품과 위치를 확인하세요.
PC마다 내부 구조가 달라 방법이 조금씩 다를 수 있으나, 모든 케이블을 제거하고 나중에 그대로 연결하면 됩니다.
tip 커넥터를 뽑기 전에 처음 상태를 사진으로 꼭 남겨두세요. 그래야 나중에 헷갈리지 않을 수 있습니다.
3) 메인보드 주 전원 커넥터 제거하기
커넥터를 뽑는 순서는 상관없지만 어려운 과정부터 진행해 보겠습니다.

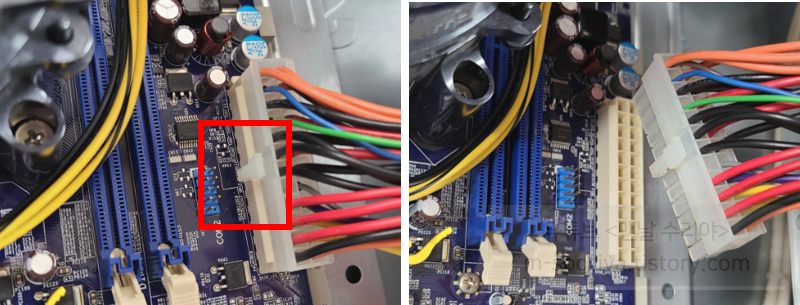

메인보드에 주전원을 공급하는 커넥터를 제거합니다.
가장 길고 두꺼운 만큼 제거가 다소 힘들 수 있습니다.
플라스틱 힌지를 누른 채, 좌우로 조심스럽게 흔들어 뽑아 올리면 수월합니다.
4) CPU 보조 전원 커넥터 제거하기

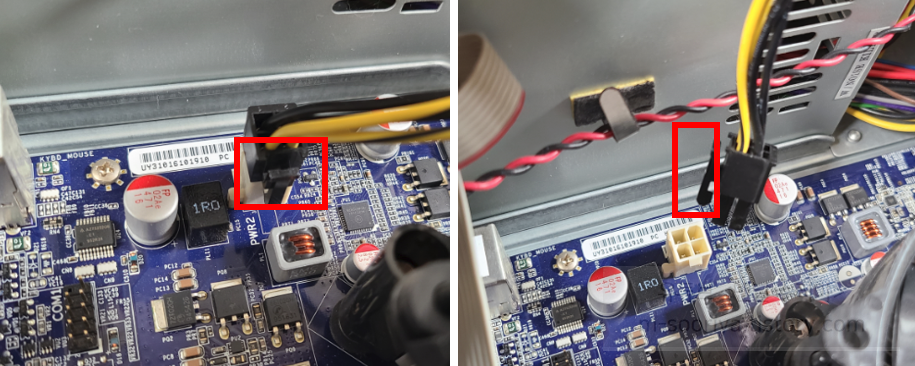

CPU에 보조 전원을 공급하는 커넥터를 제거합니다.
이 역시 플라스틱 힌지를 누른 채 좌우로 흔들며 뽑아 올립니다.

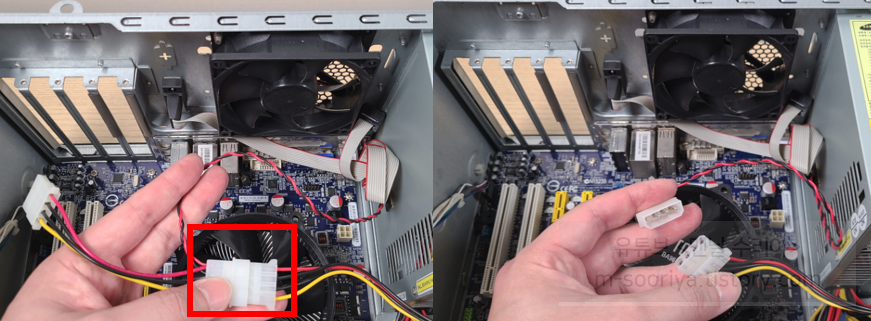

5) 쿨링 팬 전원 커넥터 제거하기
본체의 쿨링 팬과 연결된 IDE 커넥터를 제거합니다.
6) 디스크 전원 커넥터 제거하기

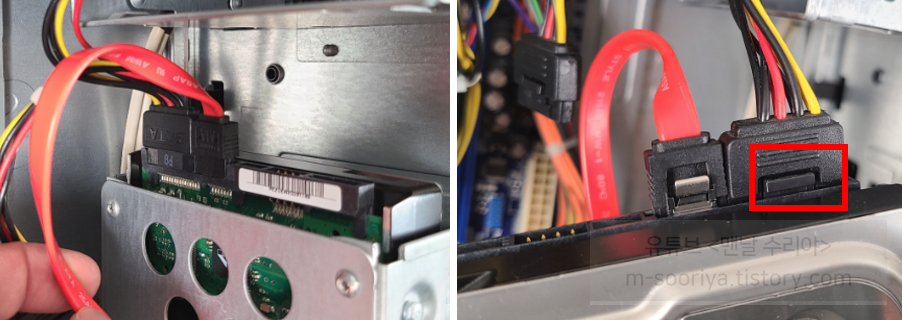

디스크에 연결된 커넥터를 제거합니다.
커넥터 앞쪽의 플라스틱 버튼을 누른 채 뽑아 올리세요.
위치 때문에 버튼이 잘 보이지 않는다면, 디스크를 탈착하여 요령을 익히는 게 좋습니다.
그래야 ODD 전원 커넥터도 제거할 수 있습니다.

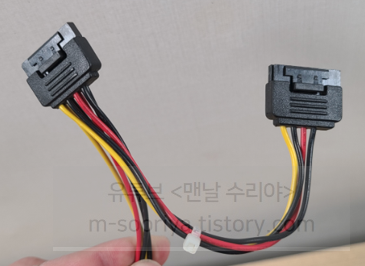

Tip SATA 케이블은 1가닥이 2갈래로 나뉘어 있어, 2개의 디스크에 모두 연결할 수 있는데, 디스크 1개만 연결한다면 파워 서플라이와 가까운 케이블을 연결해야 합니다.
7) ODD 전원 커넥터 제거하기
ODD도 디스크 전원과 같은 커넥터가 연결되어 있지만 다른 갈래의 커넥터입니다.
ODD 전원 커넥터 역시 앞면의 버튼을 누른 채 뽑아야 하는데, 위치상 눈에 보이지 않아 감으로 제거해야 합니다.
Tip ODD 전원 커넥터를 제거하기 어렵거나 손이 들어가지 않는다면 파워 서플라이부터 먼저 뺀 뒤에 공간을 확보해 보세요.

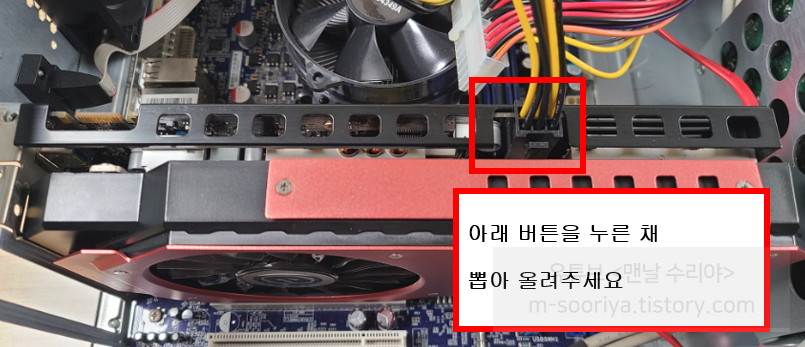

8) 외장 그래픽 카드 전원 커넥터 제거하기
고사양 외장 그래픽 카드는 전원 커넥터가 따로 있을 수 있는데 제거해 주세요.

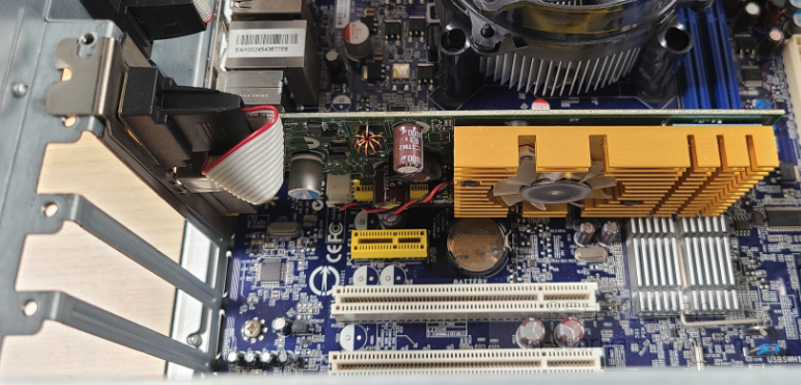

(1) 전원 커넥터가 없는 저사양 외장 그래픽 카드

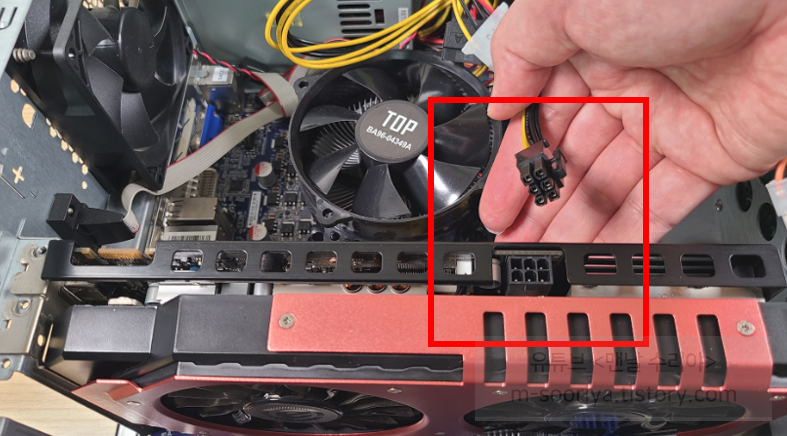

(2) 전원 커넥터가 있는 고사양 외장 그래픽 카드
9) 파워 서플라이 제거하기

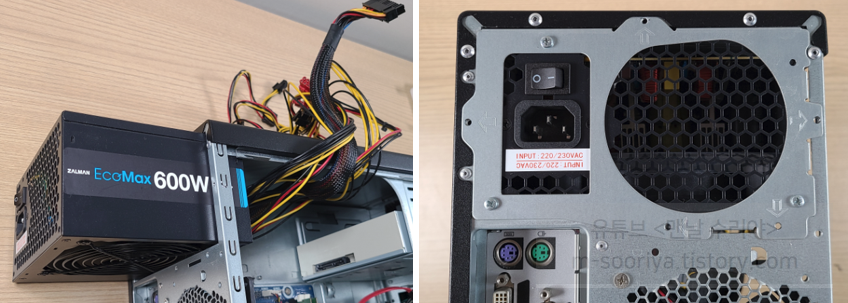

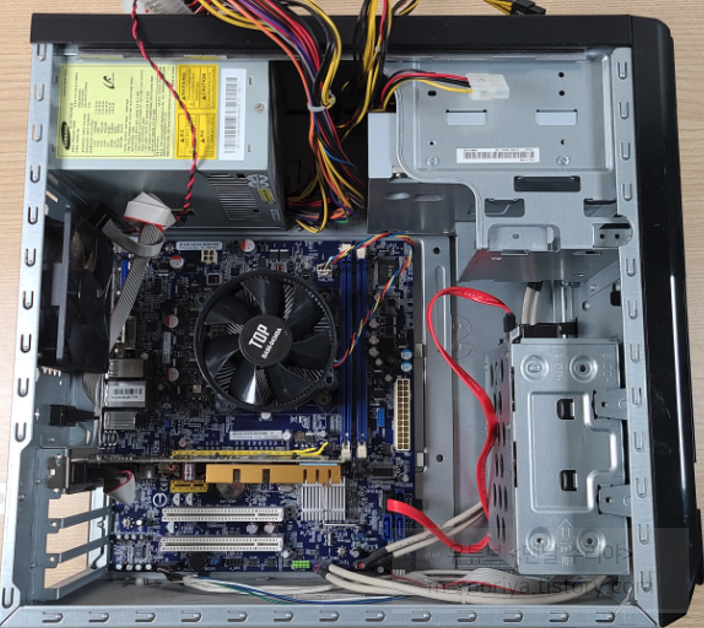

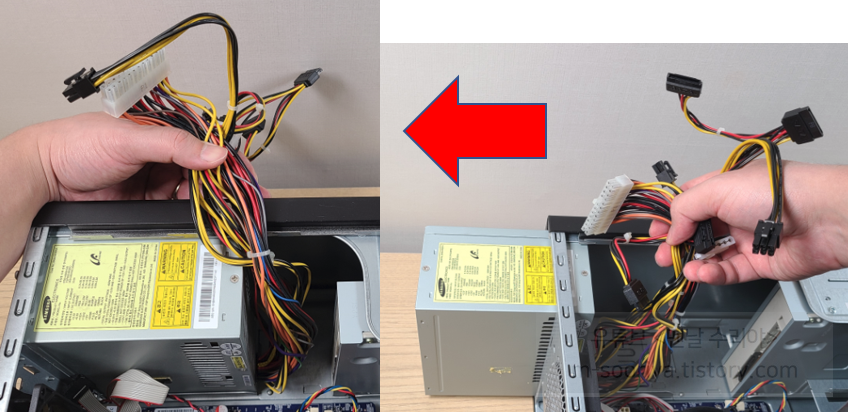

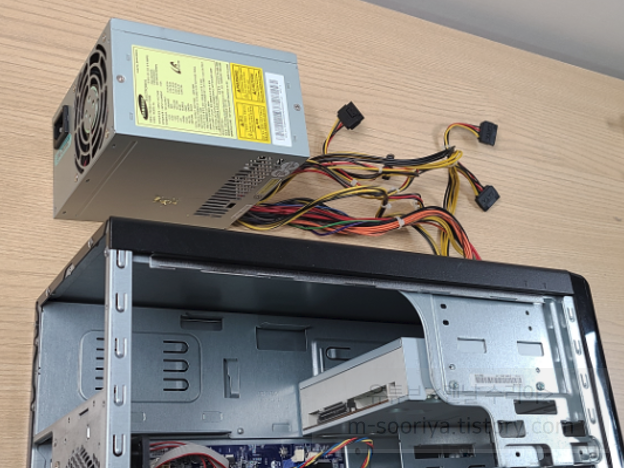

파워 서플라이의 모든 커넥터가 제거됐다면 뒤쪽으로 빼서 완전히 제거합니다.
10) 새로운 파워 서플라이 장착하기
지금까지 제거했던 방법의 역순으로 진행하면 됩니다.
새로운 파워 서플라이를 장착하고 뒷면의 철판을 덮고 나사를 1~2개만 조입니다.
초기 불량이거나 향후 점검 과정에서 나사를 다시 풀어야 할 수 있습니다.
11) 새로운 파워 서플라이 커넥터 연결하고 뒷면 덮개 나사 체결하기

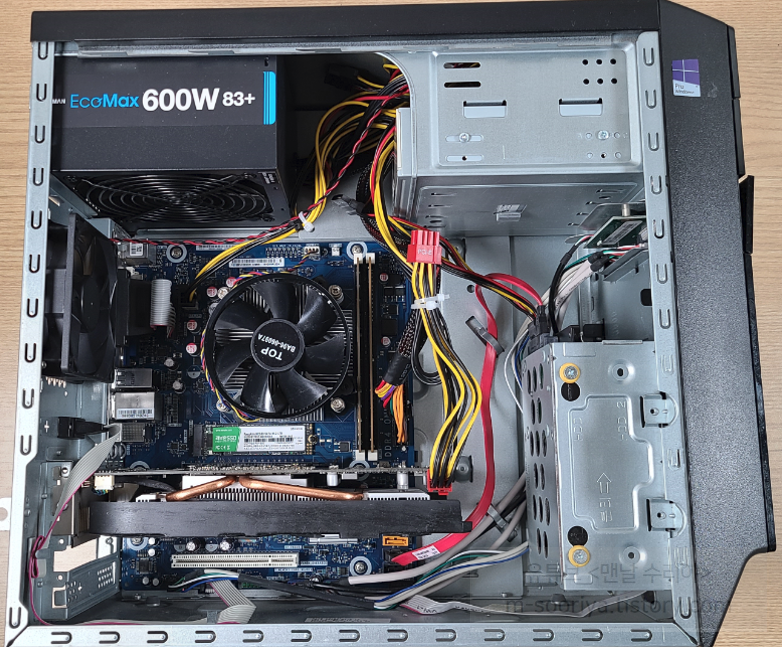

여러분들이 제거했던 모든 커넥터를 처음 상태로 연결해 주세요.
PC 부팅을 확인하여 문제가 없다면 파워 서플라이 뒷면 덮개를 나사로 모두 체결하여 완료합니다.
Q. 궁금해요! 케이블 정리는 어떻게 해야 좋을까요?
A. 보기에 깔끔한 것도 중요하지만, 각종 쿨러와 부품에 닿지 않게 단단히 고정하는 게 더욱 중요합니다. 쿨러에 닿으면 소음은 물론 크게 고장날 수 있으며, 부품에 닿으면 합선이나 화재의 원인이 될 수 있습니다. 따라서 케이블 타이를 이용해 최대한 벽 쪽으로 띄워서 고정하는 게 좋습니다. 다만 향후 유지보수를 위해, 케이블 타이를 너무 많이 쓰거나, 너무 꽉 조이지 않는 것을 권장합니다.
